Olika steg på toppar?

Inlägg av cooljb » fre nov 29, 2019 1:44 pm

Hej
Nån som kan förklara de olika stegen på b20 toppar,, steg 1-6 ?? Olikt portat? Ventiler mm
Mvh Jerry

TVR
Inlägg: 278
Blev medlem: ons jan 03, 2007 10:50 am
Ort: Göteborg

Re: Olika steg på toppar?

Inlägg av TVR » fre nov 29, 2019 2:53 pm

Det finns inget facit, olika trimfirmor och privatpersoner har olika varianter....
Men räkna med att steg 1 bara är lätt portad, steg 3 är med större ventiler och ganska mycket portat. Steg 4-5 osv betyder större modifieringar, av olika slag beroende på vem du frågar.

KGtrim hade tidigare en beskrivning på vad de ansåg vara de olika stegen. Kanske finns kvar på hemsidan.
Göran, Amazon HGV 1968; Amazon 2 dr 1969

QV
Inlägg: 4879
Blev medlem: sön jan 30, 2005 10:47 pm
Ort: Mariefred

Re: Olika steg på toppar?

Inlägg av QV » fre nov 29, 2019 10:15 pm

Lundin har under många år sakta tagit sig framåt på en "ultimat" B20 topp.
Är nog inte färdig.
Sist jag läste om projektet så skulle en topp klyvas för att kolla hur vattenkanalerna gick.
Se upp! Jag är farlig för detta forum. Jag vill nämligen kunna ändra i mina gamla inlägg.

J.Lundin_
Inlägg: 301
Blev medlem: ons mar 23, 2011 11:31 am

Re: Olika steg på toppar?

Inlägg av J.Lundin_ » tor dec 12, 2019 10:52 pm

Stämmer, en topp sågades isär i fräsmaskin för att se hur den var uppbyggd. Det visade sig vara en hel del man måste ändra för att få till en något så när bra design både värme och flödesmässigt. Då jag berättade om mina planer på Sävarforumet så blev det som vanligt en massa invändningar från folk som inte fattat vad som gäller, exempelvis att man till varje pris måste behålla original utseendet på toppen samt att man måste kunna använda dom insug och grenrör som man använt på originaltoppen samt att en sådan ny topp inte skulle gå att köra historisk racing med...suck. Om man nu dristar sig till att gjuta upp en ny topp med andra bättre kanaler och framförallt förbränningsrum så går det inte att behålla den gamla designen, den är tvärrutten och från 50-talet. Sedan hade en del åsikter om hur den skulle gjutas upp och då med krav på olika väggtjocklekar, speciellt tjockare deckplan. Då har man inte fattat att detta gjuttekniskt är en ren mardröm om man inte har gasolvärmda stålformar..eftersom man då kommer att få olika avsvalningshastighet och därmed risk för inre spänningar.
Det hela slutade med att ingen var intresserad av att köpa denna planerade nya topp och framförallt inte till det pris som en ny design drar med sig. Folk verkar tro att man ska jobba gratis och lägga ut en massa egna pengar som man sedan inte får tillbaks. Så där har vi läget just nu, så bestämmer jag mig för att trots allt göra en ny design så kommer det bara att bli ett par toppar och då för eget bruk.. ;)

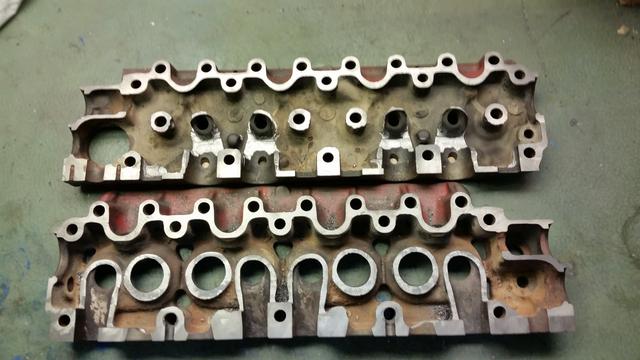

Så här ser toppen ut inifrån, det är en hel del avvikelser vad gäller tjockleken på väggarna

QV
Inlägg: 4879
Blev medlem: sön jan 30, 2005 10:47 pm
Ort: Mariefred

Re: Olika steg på toppar?

Inlägg av QV » fre dec 13, 2019 3:24 pm

Nu har jag inte sett någon prislapp, detta eftersom jag inte håller till på sävar.
Gissar på runt 20´ st om man gjuter upp en 10 st.
Men eftersom jag aldrig räknat på gjutkostnader så är det bara en magkänsla.....

Även om jag är en "orginalare" så kan en sådan topp ligga i intresse.
Vad är det för prisidé på toppen?
Se upp! Jag är farlig för detta forum. Jag vill nämligen kunna ändra i mina gamla inlägg.

J.Lundin_
Inlägg: 301
Blev medlem: ons mar 23, 2011 11:31 am

Re: Olika steg på toppar?

Inlägg av J.Lundin_ » fre dec 13, 2019 3:57 pm

Tanken var att erbjuda var och en att fylla toppen med dom prylar man själv vill ha dvs. toppen säljs som halvfabrikat, alla ytor bearbetade med säten och styrningar, resten skulle man då köpa till själv, ventiler fjädrar osv.

Slutpriset på en topp beror på materialkostnaden för aluminium, mantid för att formsätta den samt värmebehandling och slutbearbetning. Slutpriset vet man först den dagen man beställer uppgjutningen av toppen.

QV
Inlägg: 4879
Blev medlem: sön jan 30, 2005 10:47 pm
Ort: Mariefred

Re: Olika steg på toppar?

Inlägg av QV » fre dec 13, 2019 10:17 pm

Ingen grov känsla för ett spann?

Jag kan ju inte enns på ett ungefär vad priset skulle bli.

Runt 10 men troligen inte över 30 är ju i alla fall en grovt spann men det hjälper ju till.
Finns ju ett gjuteri där jag jobbar 4 dagar i veckan...
Se upp! Jag är farlig för detta forum. Jag vill nämligen kunna ändra i mina gamla inlägg.

J.Lundin_
Inlägg: 301
Blev medlem: ons mar 23, 2011 11:31 am

Re: Olika steg på toppar?

Inlägg av J.Lundin_ » sön dec 15, 2019 12:33 pm

Jag har för mig att priset hamnade på runt 20.000:- men det är ju några år sedan. Jag tog ju fram en ny ventilkåpa med R-Sport design till detta projekt. Den kåpan hade ett självkostnadspris på 1600:- dvs. då var mina egna timkostnader inte medräknade. För att få ner det priset så var man tvungen att automatisera formsättningen och en sådan uppsättning kostar också pengar, där har jag för mig att jag skulle gå break-even vid 25 kåpor, då fortfarande utan att tjäna några pengar själv för nedlagt arbete. Det är svårt att tjäna några egna pengar då det krävs arbetsinsats.

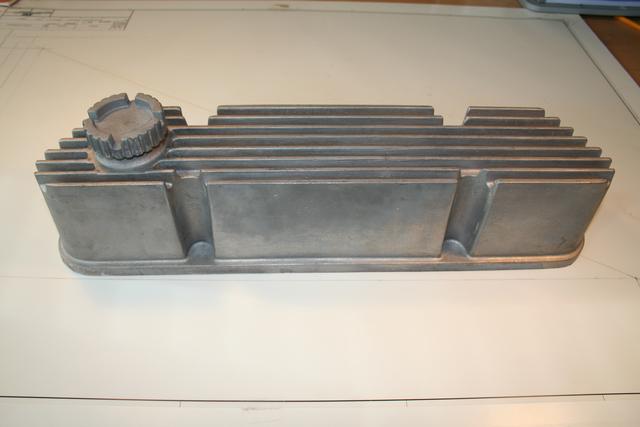

Så här ser den kåpan ut som jag tog fram för en eventuellt ny B20 topp
